敲開膜界的另一選擇 : 捲式膜應用於換液與濃縮

捲式膜運作基礎

將平板膜,加襯一層進料墊片,以捲式方式呈現一柱狀體,過濾方式同樣是採用切向流 (TFF)

擬濃縮樣品穿過流動通道,以切向流方式運行。濾液則穿過膜表面進入滲透物間隔區,並向下流向滲透物管內,大分子樣品則達到濃縮目的。

由於其結構簡單,可以膜材料的種類多,且可很容易地產生不同長度與直徑。

敲開膜界的另一選擇 : 捲式膜應用於換液與濃縮



優點

  • 膜孔大小選擇多- 奈米濾 (from 100 ~ 800 Da) ; 超濾 ( 1 ~ 800 kD) 以及 微濾 (800 kD~0.2u)
  • 分子量最小可達 100Da 以下
  • 各式材質選擇-有抗有機的PVDF膜材可使用, 用途更為廣泛
  • 價格低廉-結構簡單, 價格優








搭配高壓膜片式幫浦

由於構造的關係, 捲式膜可承受極高的壓力, 建議採用高壓幫浦使用

如桌上型, 可採用 ADP-H 膜片式幫浦

Maxi Pressure = 100 psi; Maxi Flow Rate = 5L

敲開膜界的另一選擇 : 捲式膜應用於換液與濃縮



但此系統的為其唯一的侷限........樣品要求最低處理體積較大....

若需處理較大樣品體積, 此款膜為另一種優質高效率的選擇



有需任何進一步資訊, 可於部落格留言與我們討論 或參考

欣梗科技 / www.lefoscience.com / 03-212-6700 / info@lefoscience.com

















































文章標籤

欣梗生技俱樂部 發表在 痞客邦 留言(0) 人氣()

Hollow Fiber.jpg

  Hollow Fiber

  • 特殊的切向流,換液濃縮效率高。
  • 分子量可選擇性多且廣 (1kD; 3kD; 5kD; 10kD; 10kD; 30kD; 50kD; 70kD; 100kD; 300kD; 500kD以及750kD等等)
  • 回收率高,達95%以上。
  • 可重複使用
  • 換液濃縮效率上是「離心管式」所無法相比擬的。


 但需配合特殊幫浦與最低處理量的要求,阻礙了樣品體積低於10cc以下的應用。



 專利創新的微量型新設計


  • 創新的微量型新設計,讓微量的樣品也可利用Hollow Fiber進行換液與濃縮。
  • 最終體積可達0.5cc以下。
  • 操作簡單,2分鐘內完成安裝設定。
  • 設定好基座後,放置於4℃冰箱內,讓其自動濃縮即可。
  • 清洗後,可重複使用。




  應用範圍

  • 換液與濃縮。
  • 病毒、蛋白質、奈米、細胞、高分子聚合物等等。



歡迎相關問題在部落格留言與我們討論。或參考

Tel: 02-28321066
E-mail: info@lefoscience.com



文章標籤

欣梗生技俱樂部 發表在 痞客邦 留言(0) 人氣()

何謂膜濾系統 (Membrane filtration)?

簡而言之,濾膜過濾系統為分離液體與混合氣體的方法之一。半透性膜(Semi permeable membrane) 扮演著屏障角色保留大顆粒分子,然後小顆粒分子則通過該膜流到過濾段。傳統的過濾(Dead End Filtration)(左)是液體方向垂直於膜的表面,靠著正壓或負壓提供的動力過濾大小分子,但這種方式不適合超濾因超濾是分子量級的分離,如果採用此法會讓膜表面迅速生成高濃度的凝膠層(Gel layer)造成過濾樣品會殘留在膜表面且效率會急劇下降。為改善該問題,我們可嘗試切向流過濾(Tangential Flow Filtration ),簡稱TFF(左)它就是防止濃度極化造成過濾速度下降的最有效方法(右)。液體流動的方向平行於膜表面,藉由壓差原理推動溶質或小分子物質通過濾膜。當液體以一定速度連續流過超濾膜表面時,在過濾的同時,也對超濾膜表面進行了沖洗,使膜表面不易形成凝膠層,從而保持穩定的超濾速度。該系統好處為(1)節省能源且開支; (2)清洗時簡單方便; (3)提高產量效率與品質管理

Cross flow filtration 切向過濾與 Dead End filtration .jpg

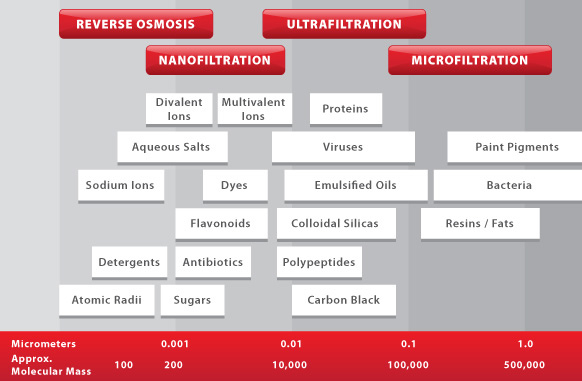

您的實驗屬於哪一種過濾系統呢? (Filtration types)?

根據孔徑大小(pore size)分成四種,分別是微濾、超濾、微超濾、逆滲透。

  • 微濾膜 (簡稱MF)膜孔介於0.1 ~ 10um,主要是截留微米級的微粒、微生物、細菌、酵母、紅血球等。
  • 超濾膜 (簡稱UF)類似微濾膜,膜孔介於0.01~0.1um之間,多數應用在蛋白濃度與廢水處理。主要分離去除病毒、多肽類、微粒等等。
  • 奈米濾膜 (簡稱NF)膜構造類似逆滲透膜,有一層thin-film composite layer (<1um) 覆蓋在porous layer上,讓膜提高其分子選擇性。NF膜特色是能夠將multivalent的鹽類(Ca2+,P3-)與不帶電溶質(Solute)過濾掉,只讓monovalent的鹽類通過濾膜。簡之,除去河水、井水及雨水中的鎂、鈣等重金屬離子和有機分子,應用包括海水淡化、 水軟化、 廢水回收、染料脫鹽、果汁和酒類濾清、乳清蛋白回收、藥品濃縮等等。
  • 逆滲透膜 (簡稱RO)該濾膜孔隙比奈米濾膜較緊密,是一種可將水中汙染物質去除 90~99% 的方法,包括其它純化方法無法去除的有機物質、次微米粒子、微生物與無機鹽類。過濾過程中可將細菌與病毒完全去除外,目前常常被廣泛應用在海水脫鹽(Desalination)與廢水處理(Wastewater treatment)。此濾膜的壓力控制範圍遠大於MF與UF濾膜,然而整體的產量卻比UF與MF濾膜稍微低一些。



若有興趣知道其優缺點,歡迎留意我們公司部落格或參考公司網站 梗科技~~如有任何的問題,歡迎留言交流唷!!

Tel: 02-28321066
E-mail: info@lefoscience.com



文章標籤

欣梗生技俱樂部 發表在 痞客邦 留言(0) 人氣()

到底濾膜是甚麼呢?

膜是由半透水性材料所組成,主要是應用跨膜壓(TMP)之原理將溶質分離,其分離程度取決於膜電位(membrane charge)與孔徑大小(porosity)。普遍上具有兩種孔洞,分別為對稱型(排列方式整齊)與非對稱型(各種不同直徑之孔洞)。這些多孔膜通常被應用在微過濾(microfiltration, MF)與超濾(ultrafiltration, UF)系統。非孔洞膜多為複合膜,透過毛細原理進行過濾,應用範圍在超微過濾(nanofiltration, NF)與逆滲透(reverse osmosis, RO)。



濾膜功能分成幾種呢?

簡單來說,過濾膜總共分成4種,微過濾(MF)、超過濾(UF)、超微過濾(NF)、逆滲透(RO)。微過濾主要是去除大分子物質;超濾則過濾比大分子較小的物質(生活中難以看見)如細菌、病毒等等。超微濾和逆滲透膜之構造與前二者異樣,它們由薄複合膜(TFC)組成,其特色是有辦法分離單與雙共價的鹽類,多數用在純水系統上。

超濾Ultrafiltration 微超濾nanofiltration.jpg

濾膜的構成元素到底是甚麼呢?

日常生活中,我們會用濾膜來進行過濾(filtration)、純化(purification)、分離(separation)、置換液體(buffer exchange),到底要對濾膜了解有多少呢?以大宗來說,可分為有機膜(Organic membrane)與無機膜(Inorganic membrane)有機膜是由天然(natural)與合成(synthetic)的聚合物(polymer)搭配組成之濾膜,聚合物成分包含鐵氟龍(Teflon PTFE)、聚酰胺(PAI)、聚偏二氟乙烯(PVDF)、天然橡膠(Rubber)、羊毛(wool)、纖維(cellulose)。

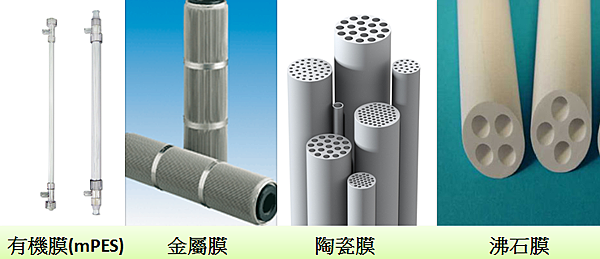

無機膜是指非天然的材質所製造而成。常見三種膜為金屬膜(Metallic membrane)、陶瓷膜(Ceramic membrane)、沸石膜(Zeolite membrane)。金屬膜通常應用在Hydrogen separation,然而由於金屬材料關係導致膜表層具有毒性。陶瓷膜由金屬材質(aluminum or titanium) 與非金屬 (oxides, nitride, or carbide)搭配合成。由於金屬惰性關係,所以對環境耐受性強(耐強酸強鹼),但卻對溫度極敏感而易產生裂化。沸石膜具備非常整齊的孔隙與催化之特性,因此適合做氣體分離如生物酒精的分離,然而需維持較低通氣流率(gas flux)且需有加厚層防止裂化的發生。

您是否執行蛋白質、細胞、抗體過濾濃縮等等的實驗呢?若有興趣,可繼續往第二篇文章閱讀--> 選對膜濾系統,實驗順暢無阻 ,甚至能多留意我們的上傳的資訊或提供更多的意見。



Tel: 02-28321066
E-mail: info@lefoscience.com



文章標籤

欣梗生技俱樂部 發表在 痞客邦 留言(0) 人氣()
